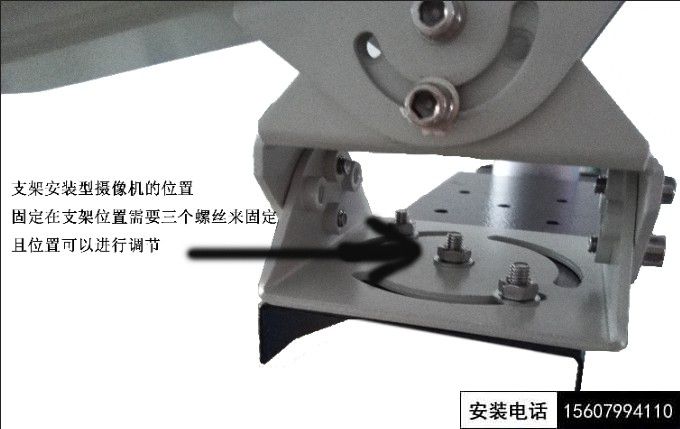

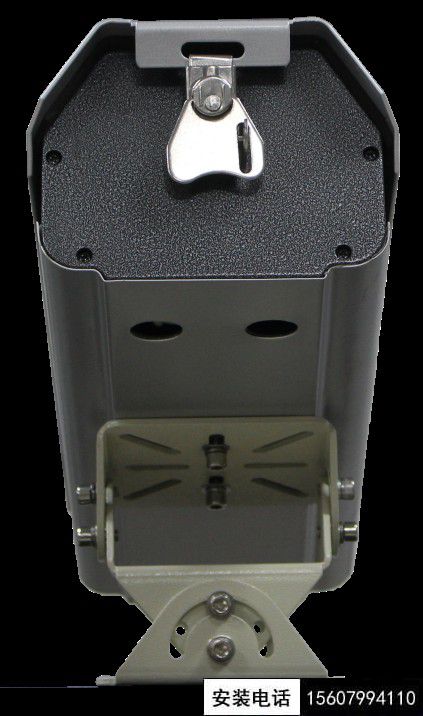

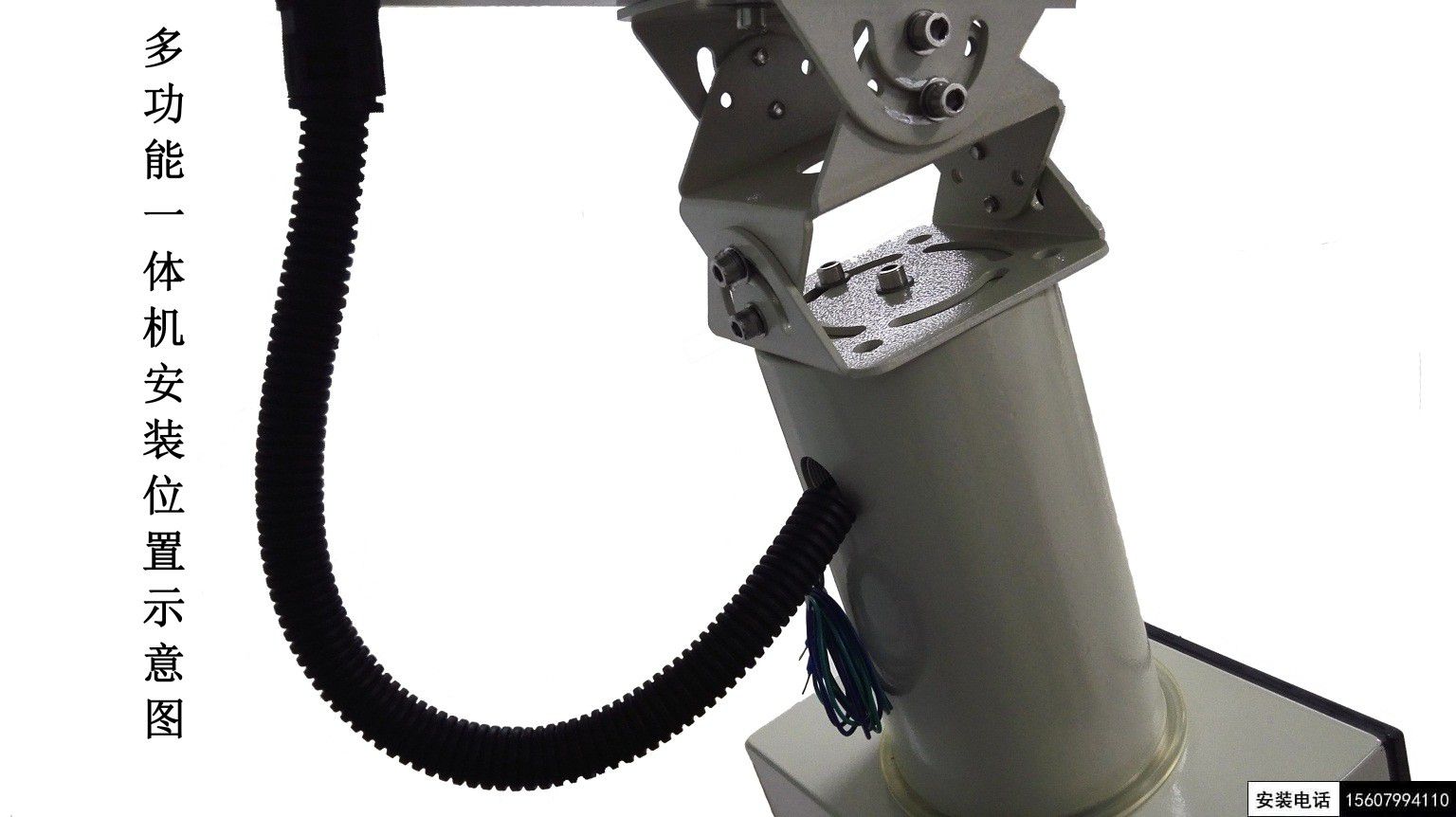

一、  G款相機設備安裝

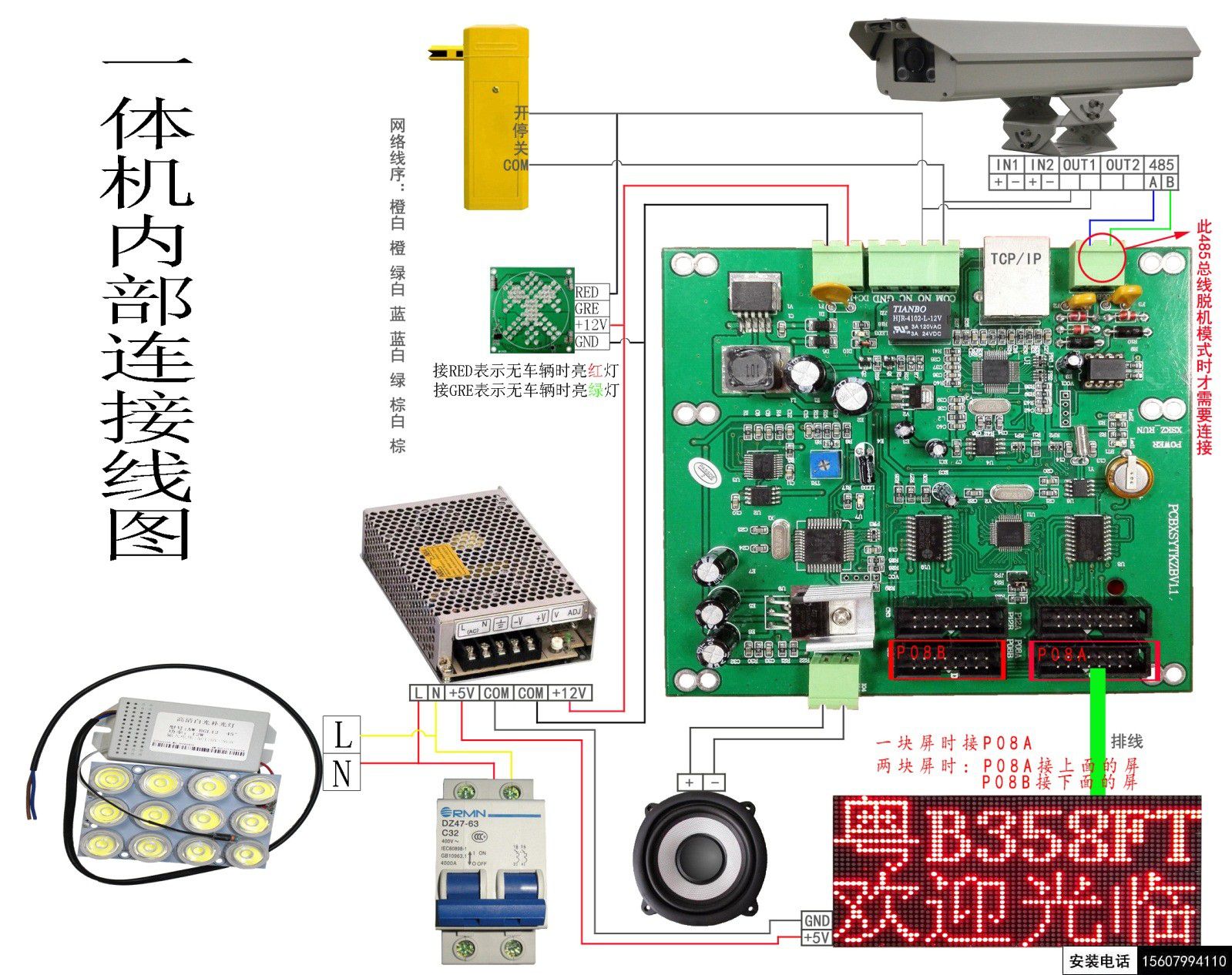

 二、  G款高清識別相機實物接線圖

三、  G款高清識別相機調試工具安裝與卸載

相機調試工具默認的安裝路徑 為D盤，當電腦硬盤分盤沒有分D盤時，相機的調試工具無法安裝，安裝調試工具之前，請先關閉電腦上運行的殺毒軟件，具體安裝步驟如下：

四、  G款高清識別相機調試工具使用

    1. G款高清識別相機搜索所有設備IP地址

    點擊搜索出連接電腦本地局域網的攝像機IP（注：相機出廠默認IP為：192.168.1.100），第一次連接相機時，由于相機IP是一樣的，因此，要單個連接相機，在搜索相機IP之前請將電腦的IP更改至‘192.168.1.1’網段，才能將相機IP成功搜索出來，并顯示在設備列表中，如下圖：

2. 手動添加指定設備

    鼠標選中‘設備列表’，右擊會顯示出兩個選項：‘添加指定設備’和‘刪除所有設備’；選擇‘添加指定設備’會彈出手動添加設備框

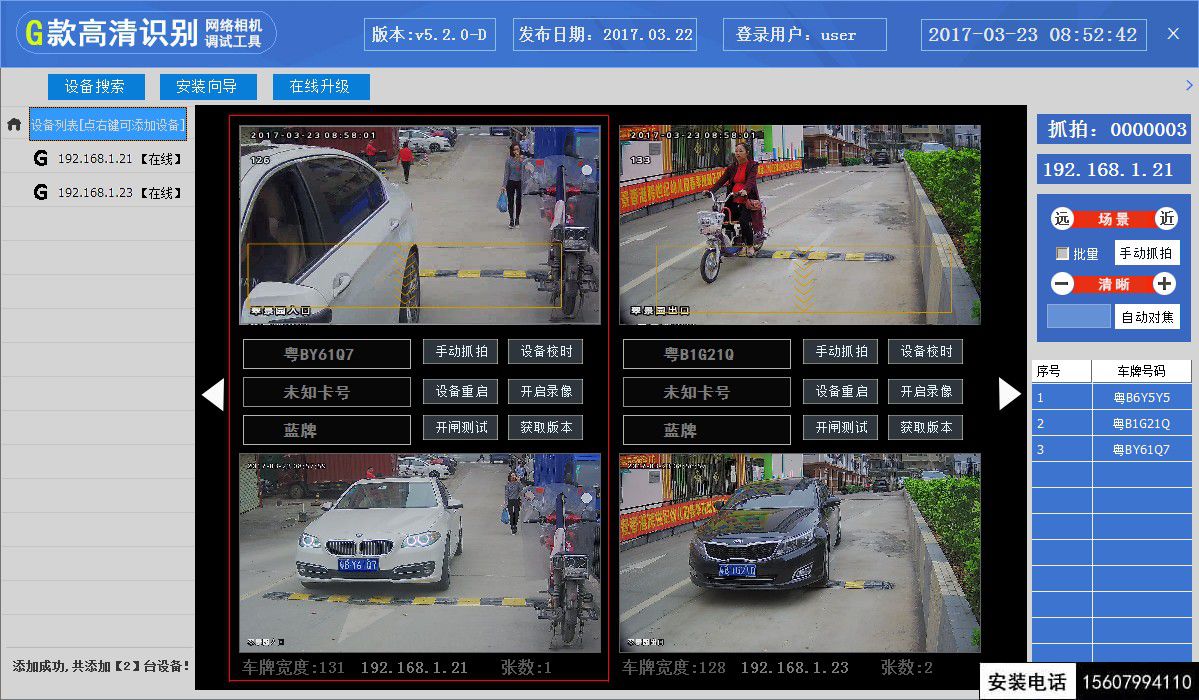

    勾選上要調試的相機IP，當點擊下方的‘’按鈕時，軟件會自動把選中的相機IP的實時圖像即時的顯示到調試工具的設備列表界面上，且只會顯示此相機IP的連接情況；著重介紹下面幾個獲取參數功能：

：G款相機脫機設置分為‘標準版’與‘定制版’，當點擊獲取上來的ITC模塊顯示為‘標準版’時，說明設置是正確的；

：獲取相機的進出口標志，入口即入口模式，出口即出口模式；

：獲取相機脫機狀態，查看相機是否處于‘脫機’還是‘在線’，現場調試時，測試相機脫機功能是通過此按鈕來查看相機的脫機狀態；

：獲取相機程序版本信息，G款相機程序如下所示：

：當調試相機時，沒注意當前參數，將相機參數設置混亂時，可通過此按鈕將參數恢復為出廠的默認值，當相機程序通過升級文件升級后，請第一時間點擊此按鈕，將相機參數恢復完畢后再去設置；

3. 設置IP地址

成功連接上相機后，設備列表中會顯示相機IP的實時狀態，選中IP地址點擊按鈕，會彈出下框：

    相機出廠的默認IP地址為：192.168.1.100，更改的IP必須和電腦的IP在同一網段，且子網掩碼和默認網關要跟電腦的一致（框選的參數），IP地址是唯一的不能重復，否則相機連接會顯示【離線】；設置完后，點擊按鈕，提示設置成功后，再進行下一步設置。

4. 視頻參數設置

快門：即圖像曝光時間，調小圖像會變暗，調大圖像變亮，根據需要調節，非專業人員一般保持不變。

增益：即圖像亮度乘系數，調小圖像會變暗，調大圖像變亮，根據需要調節，非專業人員一般保持不變。

視頻疊加信息：即在實時視頻界面顯示時間日期和顯示安裝地點（選擇‘開’為顯示，‘關’為不顯示）。

安裝距離設置：安裝距離是默認設置，無需修改。

設置完視頻參數后，記得先點擊‘完成’按鈕，再點擊‘下一步’進入整個相機調試最重要的一環，識別線圈設置。

 5. 識別線圈設置

識別區域的繪制，以標準的現場為參考，識別距離為4米以上，即車牌到相機的安裝位置4米為基準開始畫識別區域，抓拍觸發線到識別起始線距離為1.5~2米之間，抓拍觸發線到識別終止線距離為1.5~1.8米之間，如下圖：

    畫好區域，調整好相機鏡頭，將車牌放置到上圖中車牌所在位置，開始調整相機焦距，通過‘鏡頭調整’模塊來調整相機焦距，點擊‘場景’的‘遠’‘近’將相機的焦距拉遠或者拉近，通俗的講就是把車牌調小或者調大，點擊‘場景的遠’即將車牌縮小，再點擊‘清晰的-’將車牌調清晰；點擊‘場景的近’即將車牌放大，再點擊‘清晰的+’將車牌調清晰；點擊旁邊的 按鈕，相機會將車牌結果抓拍上來，在抓拍的圖像上會顯示出‘車牌大小’，如下圖：

    圖中的抓拍結果為安裝距離選擇4米時抓拍的車牌寬度，根據安裝距離的選擇車牌的抓拍寬度調整分2種：

    其一為安裝距離選擇4米以上時，要將焦距調整到相機手動抓拍的車牌寬度（小車）為120~130之間，（SUV，底盤較高）的車牌寬度為130~150之間；

    其一為安裝距離選擇2~4米之間時，要將焦距調整到相機抓拍寬度為90~110之間；

    識別區域畫完，調整好相機鏡頭后，選擇識別模式：識別模式分兩種，一種為視頻流觸發抓拍（即動態視頻觸發），識別方向分車頭、車尾和雙向，以攝像機安裝位置為基準，車子由遠及近向相機安裝位置為車頭模式；反之，車子從相機安裝位置由近及遠開則為車尾模式；雙向則表示兩個方向都可以觸發識別。一種為視

模式，即（靜態視頻觸發）。

    設置完成后，請記得點擊‘完成’按鈕，提示‘設置成功’，再進行下一步操作。

6. 設備脫機參數設置

即車牌識別安裝區域，在此區域內哪個省份的車牌比較多，就填寫哪個省份的車牌首漢字；主要作用是在車牌的首漢字識別比較模糊時，相機無法做出判斷，直接把這個漢字匹配到這個車牌上去。

：此功能是針對現場通道較寬，來車拐角過大，導致車牌漏抓的現場，假如現場直線通道短，請啟用‘大角度使能’；假如現場直線通道長，則可以選擇‘禁用’；

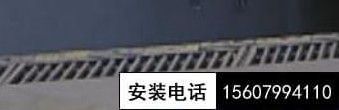

：由于現場為了規劃車道，左右兩邊有可能會放置護欄，而現場的護欄都是欄桿形式的，或者下水道的井蓋、網狀的窗戶，都會對相機產生干擾，導致相機識別錯車牌；如下列物體均會對相機識別產生干擾，會識別出錯誤車牌比如‘川A1111’；

選擇‘啟用’后，相機就會直接屏蔽這些結果，但是會導致車牌上的字體有包含連續‘111’或者‘777’的車牌會不識別，所以當現場不存在上述物體時，此功能可選擇‘禁用’。

脫機參數設置：即相機脫機工作時的相關設置；

相機安裝在入口時，選擇‘入口’，相機安裝在出口，選擇‘出口’；

：出口關聯入口相機IP，只有在出口相機的設置上才能填I(lǐng)P，入口相機是不需要填寫的，比如現場是一進一出，兩個攝像機，此時出口相機只需要填寫一個入口相機的IP即可；假設現場為2進1出，此時出口相機的此項設置就得填寫2個入口相機的IP；如下圖：

當要填入兩個IP時，中間用逗號（，）隔開；

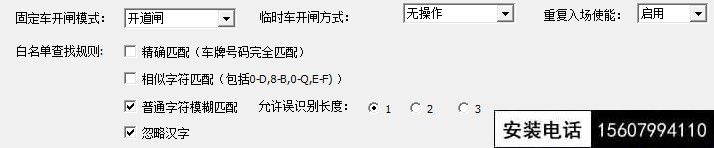

上圖是相機脫機工作時，車輛車類的開閘方式，假如現場只允許固定車輛入場，臨時車不允許進即固定車開閘模式選擇‘開道閘’，臨時車開閘方式選擇‘無操作’（道閘不動作）；‘重復入場使能’即車場軟件上面的一進一出、多進多出功能類似，‘啟用’即固定車輛可以隨意進出，選擇‘禁用’則車輛必須有進才能出；

白名單查找規則：即識別的結果與相機內部下載的固定車牌的匹配；

選擇‘精確匹配’時，識別的車牌必須要與內部的固定車牌一致時，相機才會開閘；選擇‘相似字符匹配’時，即0和D、8和B易混淆的車牌不參與匹配；

選擇‘普通字符模糊匹配’時，允許識別長度‘1、2、3’表示識別錯誤1個字、兩個字、3個字道閘也會開道閘；

‘忽略漢字’即車牌的首漢字不參與匹配，忽略掉首漢字；

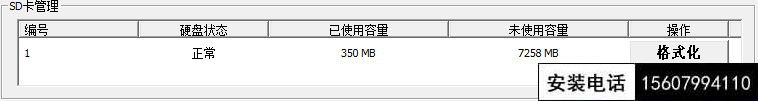

SD卡管理，即相機上面插的內存卡，此內存卡只存儲相機識別抓拍的圖片，注：‘格式化’功能慎用。

設置完畢后，記得點‘完成’。

7. 在線升級使用

點擊按鈕，軟件會彈出相機升級框，升級相機版本請選擇‘文件系統’，升級密鑰為：123456，點擊‘瀏覽’選取升級文件，點擊‘升級’，等待相機升級進度條讀取完，提示‘升級成功，設備正在重啟’時，才能關閉升級框，升級另一臺相機。

注意：相機升級必須得關閉電腦防火墻，否則會提示相機連接不成功；升級完畢后，請第一時間‘恢復參數’。

8. 相機切換備用系統使用

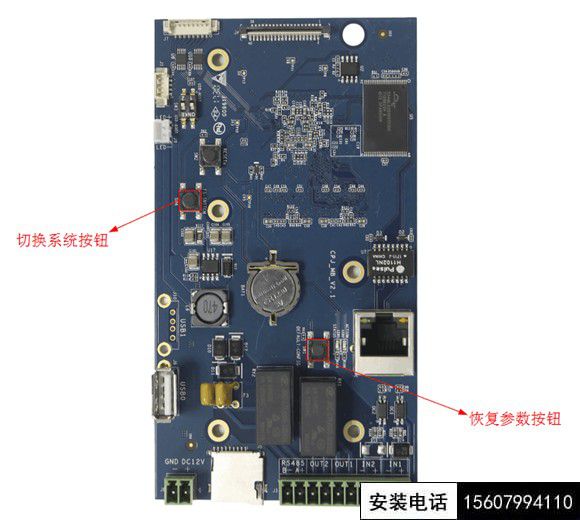

  首先拔掉主板上的12V電源，立馬按住主板上的切換系統按鈕不放，插上主板上的12V電源線，等待10秒之后放開系統按鈕。
