在介紹了各種光纖類型和工具后，我們將把這些全部匯總起來，從安裝光纖的每個步驟開始，介紹其不同的安裝過程，特別突出其中需要注意的細節。光纖安裝始終是一個精細活，本期我們僅僅是安裝的基礎介紹，完善的過程更需要經常的鍛煉。

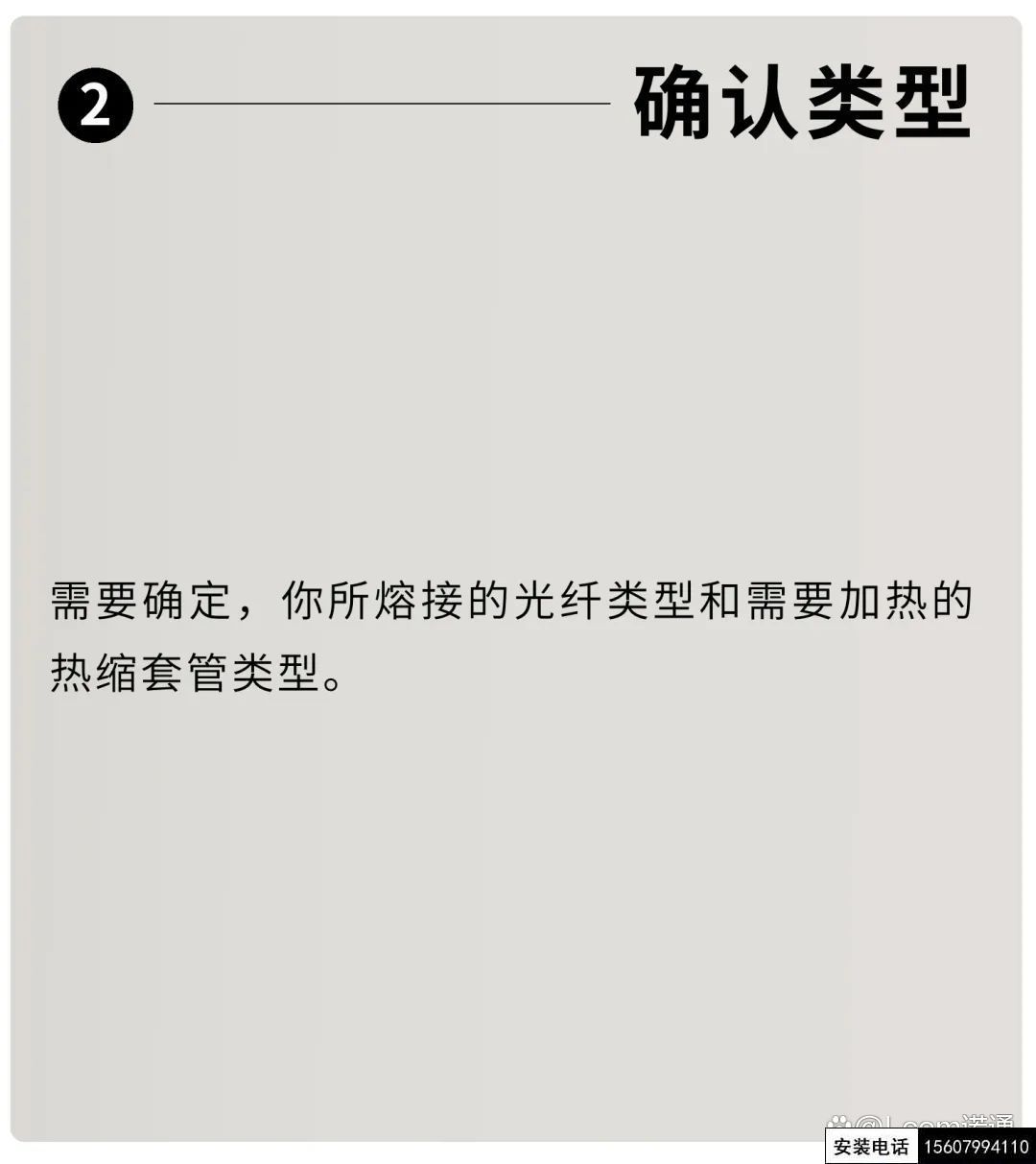

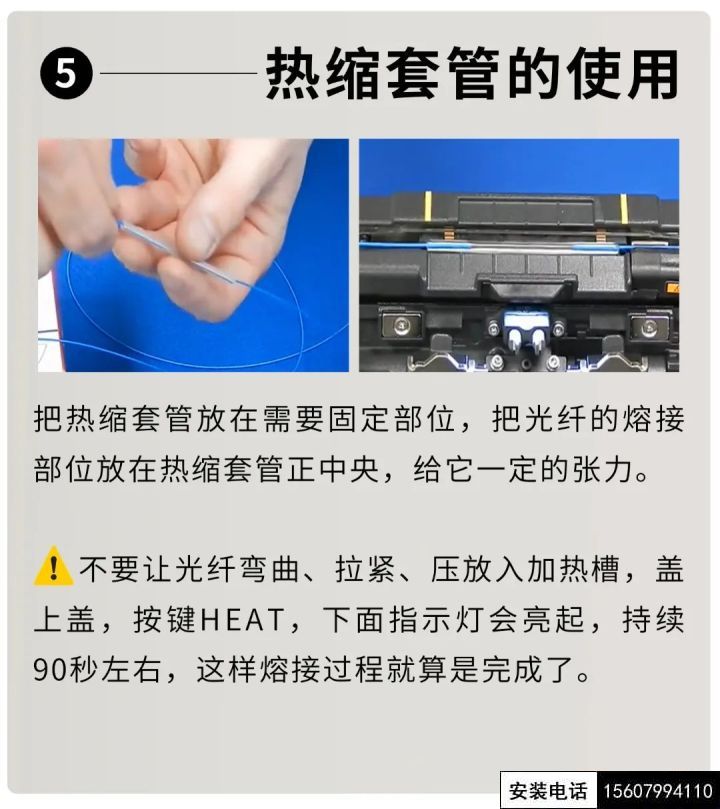

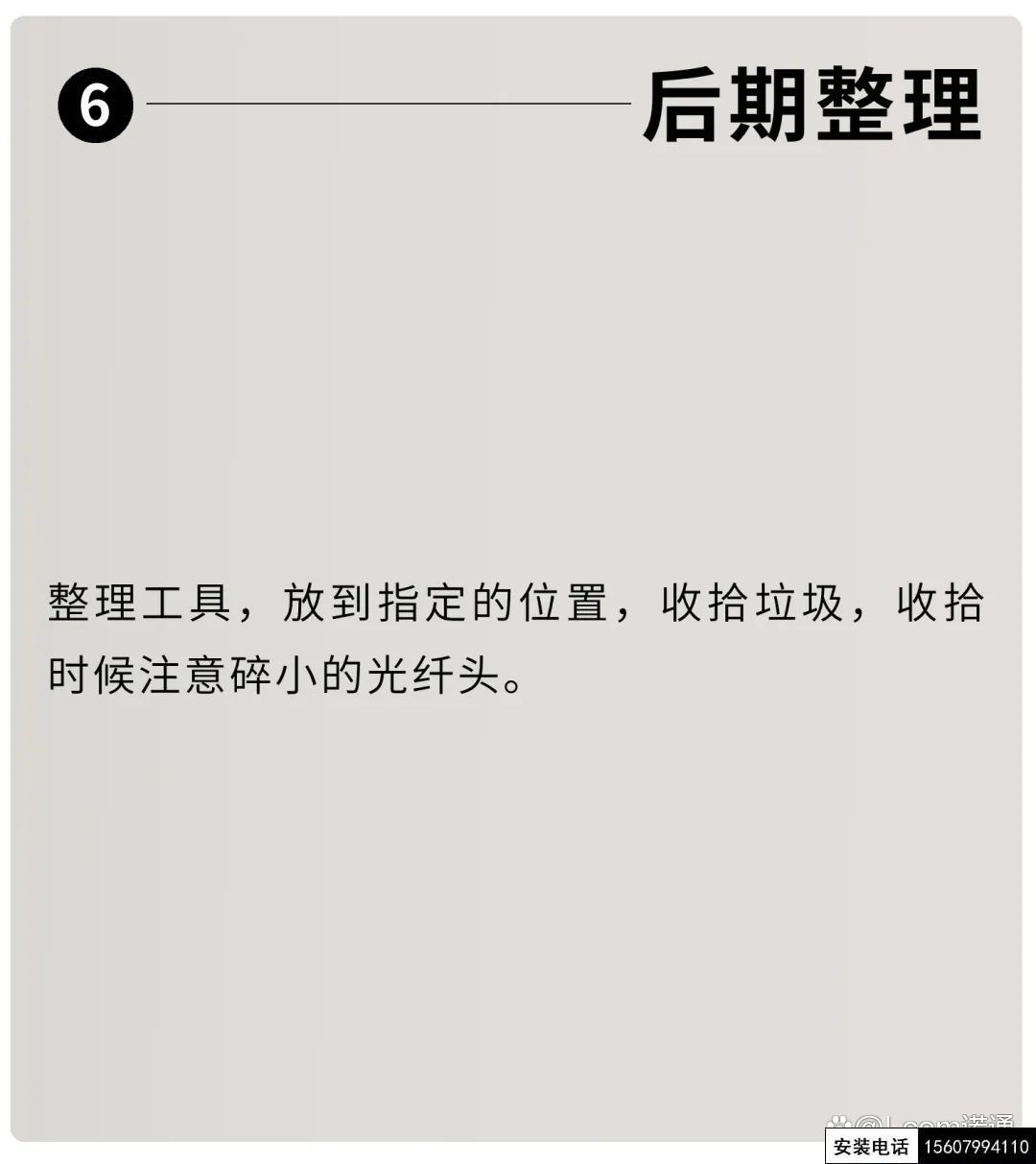

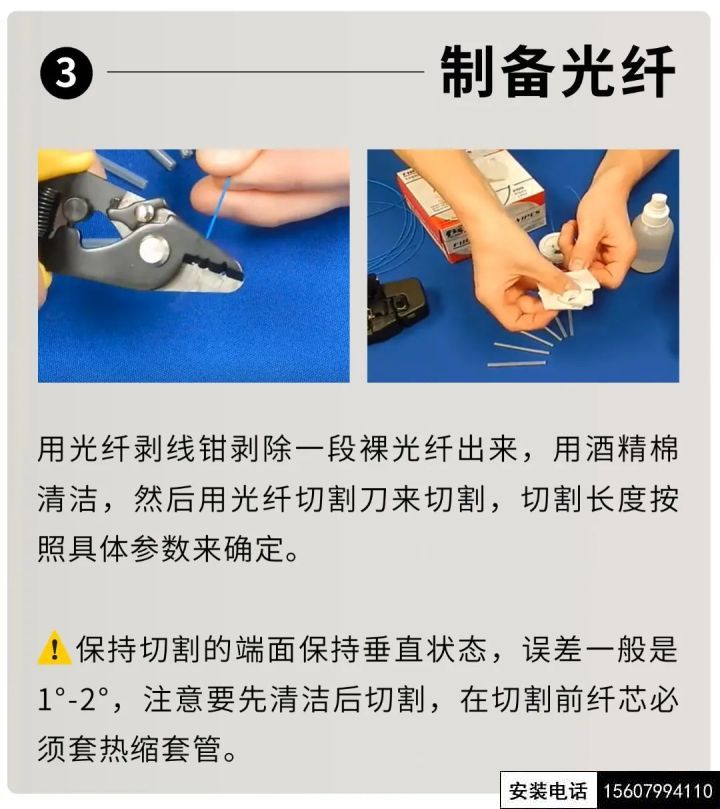

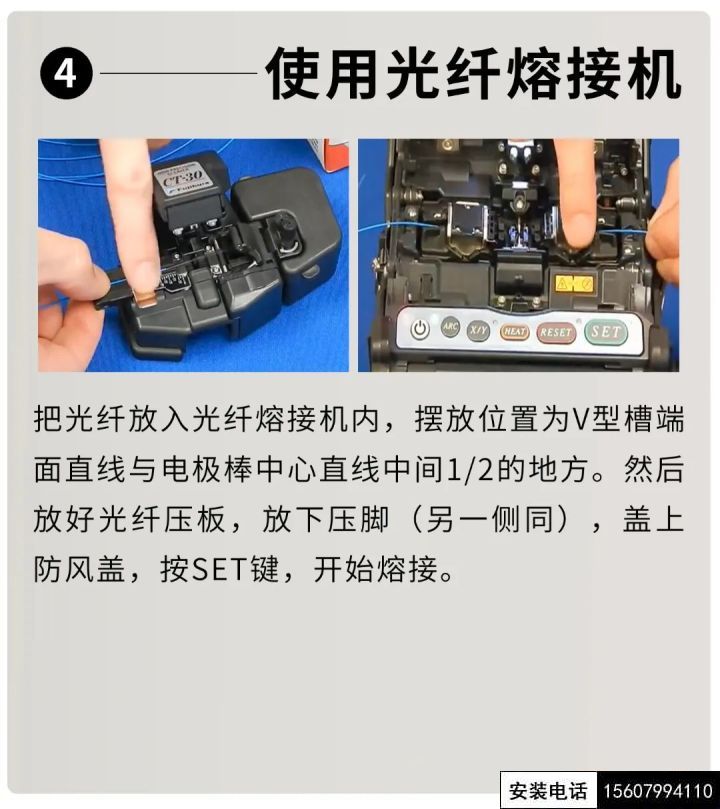

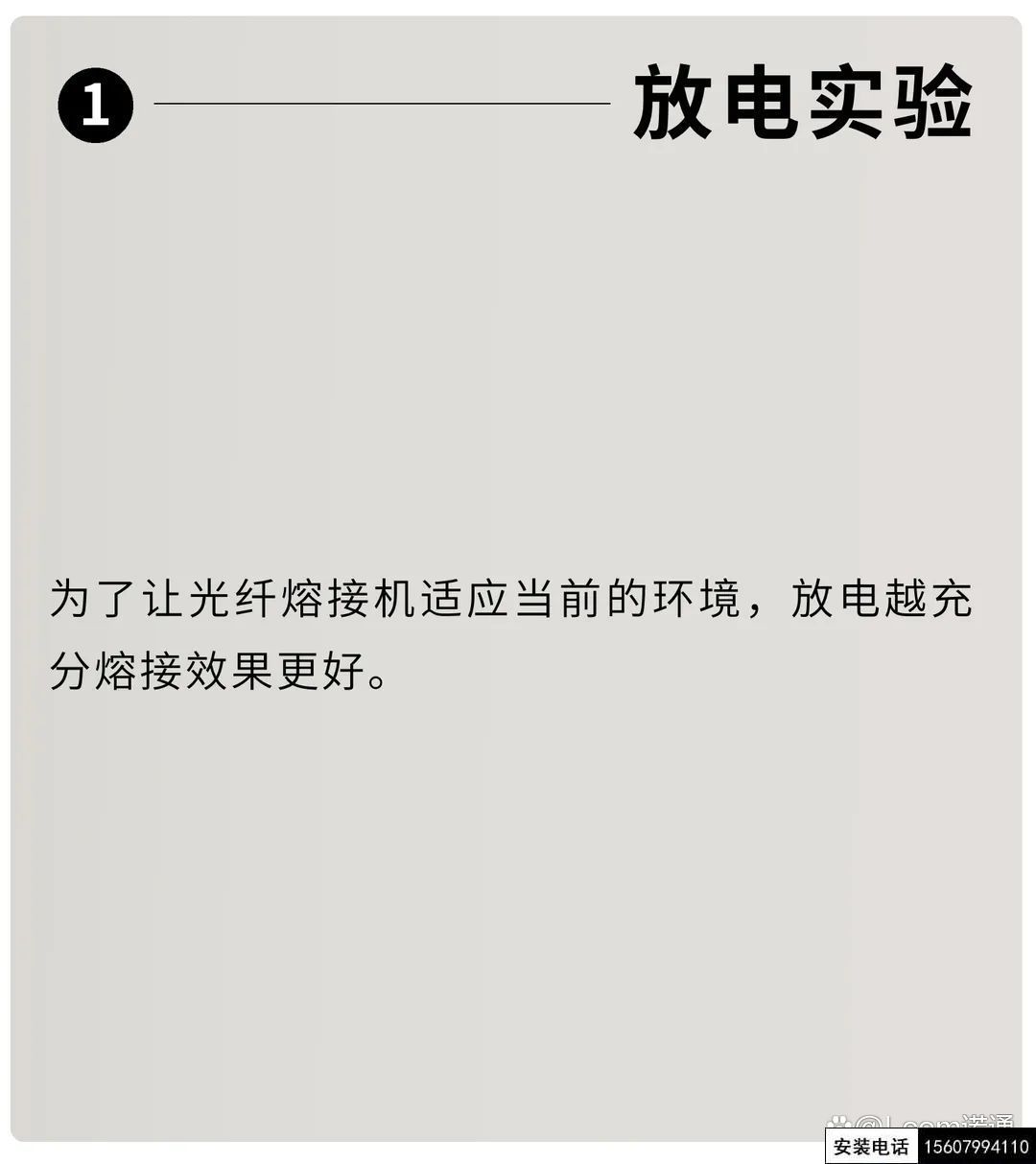

光纜熔接是一項細致的工作，特別在端面制備、熔接、盤纖等環節，要求操作者仔細觀察，周密考慮，操作規范。

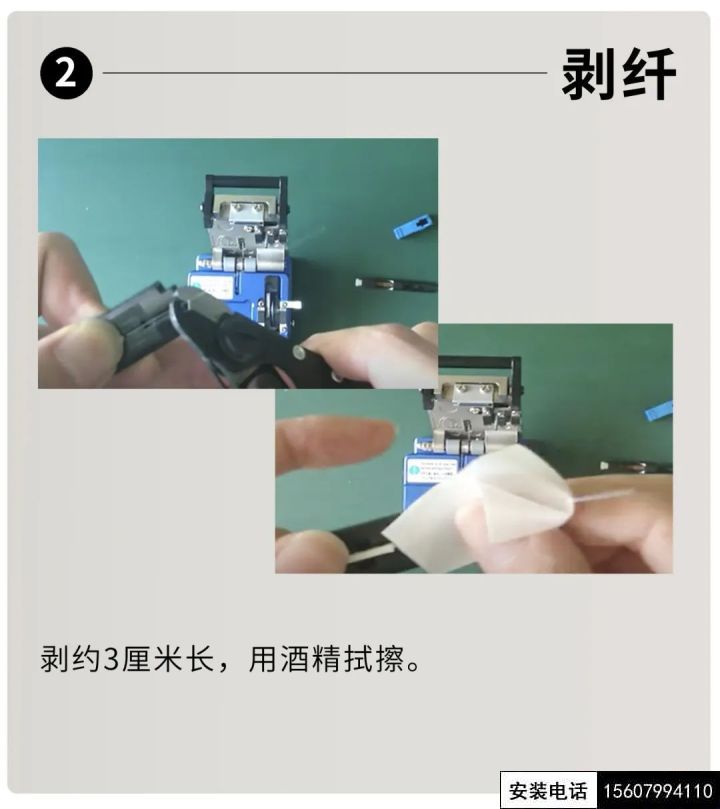

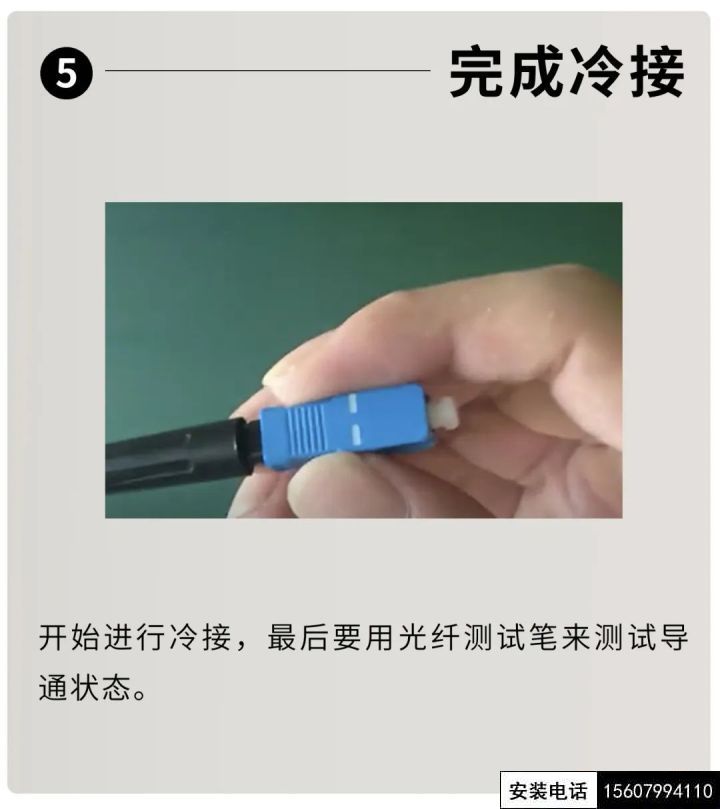

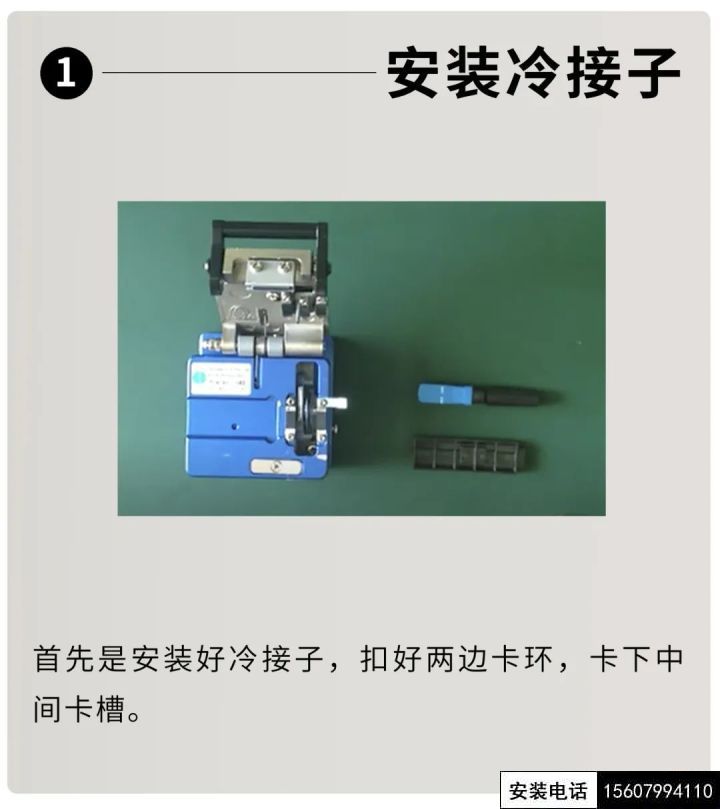

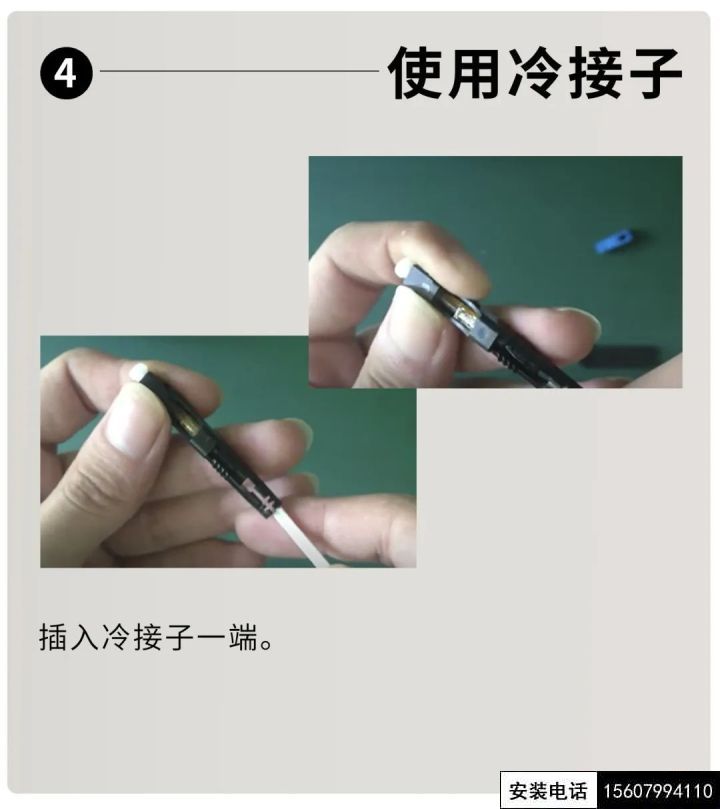

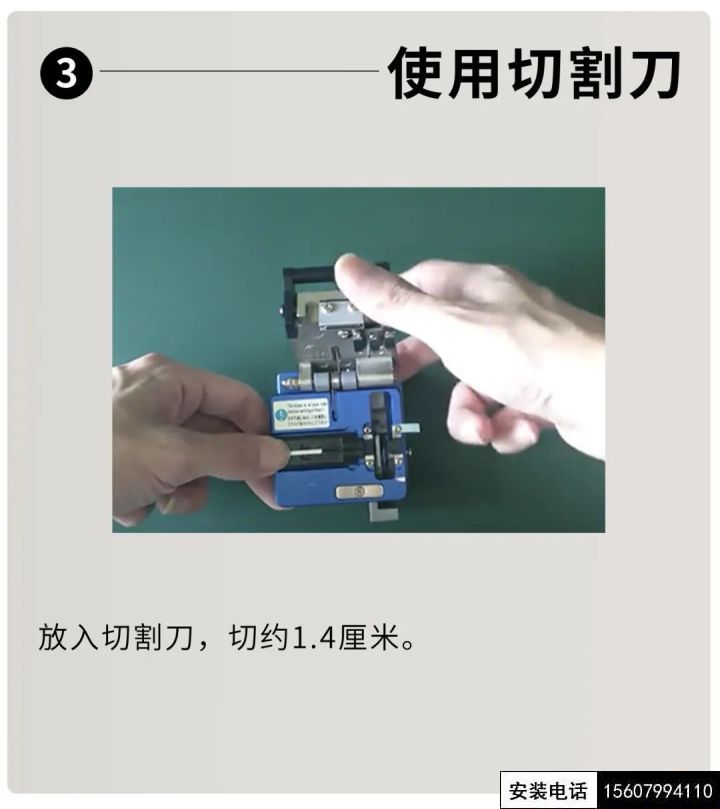

光纖冷接，是用光纖冷接子對接兩根尾纖，它內部的主要部件就是一個精密的v型槽，在兩根尾纖撥纖之后利用冷接子來實現兩根尾纖的對接。它操作起來更簡單快速，比用熔接機熔節省時間。

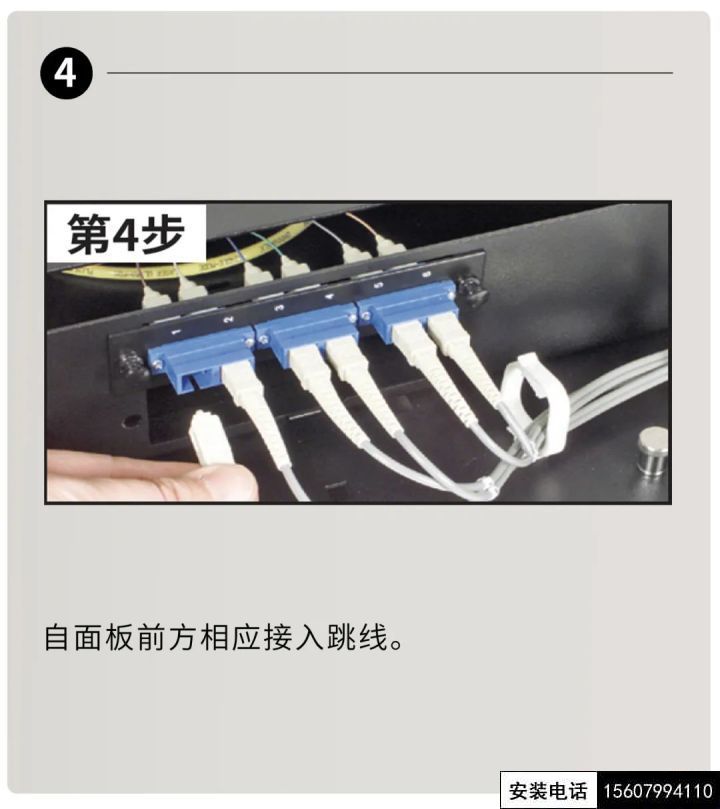

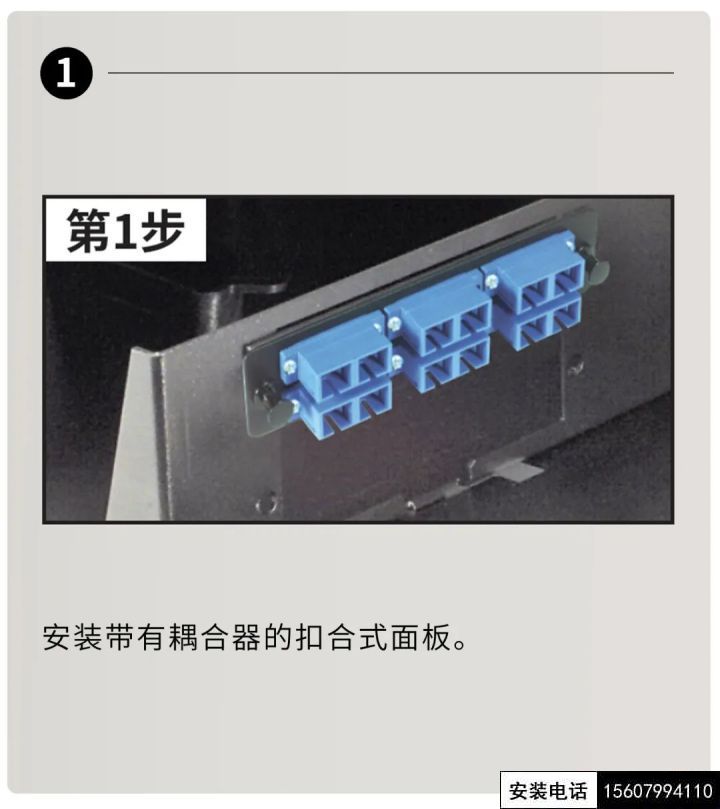

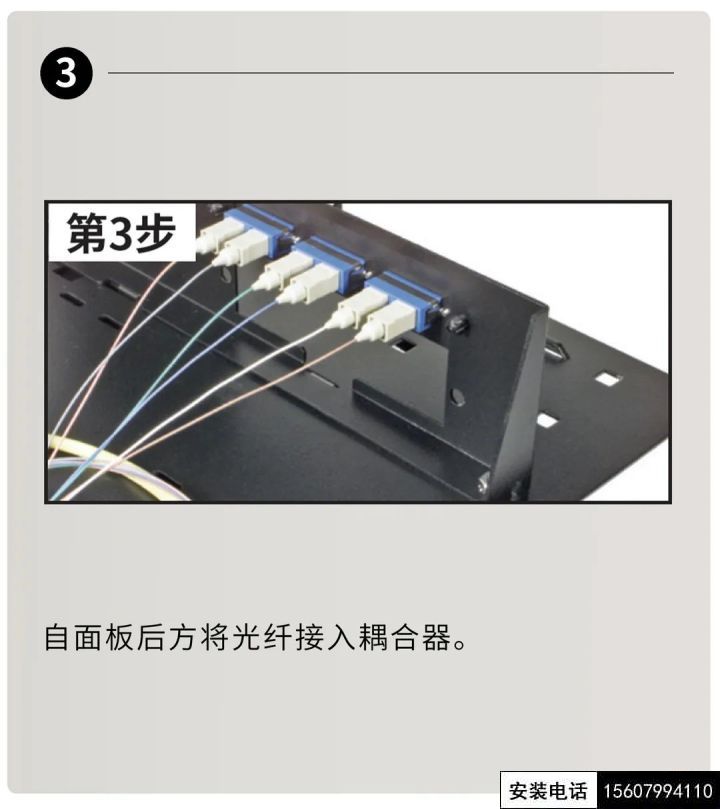

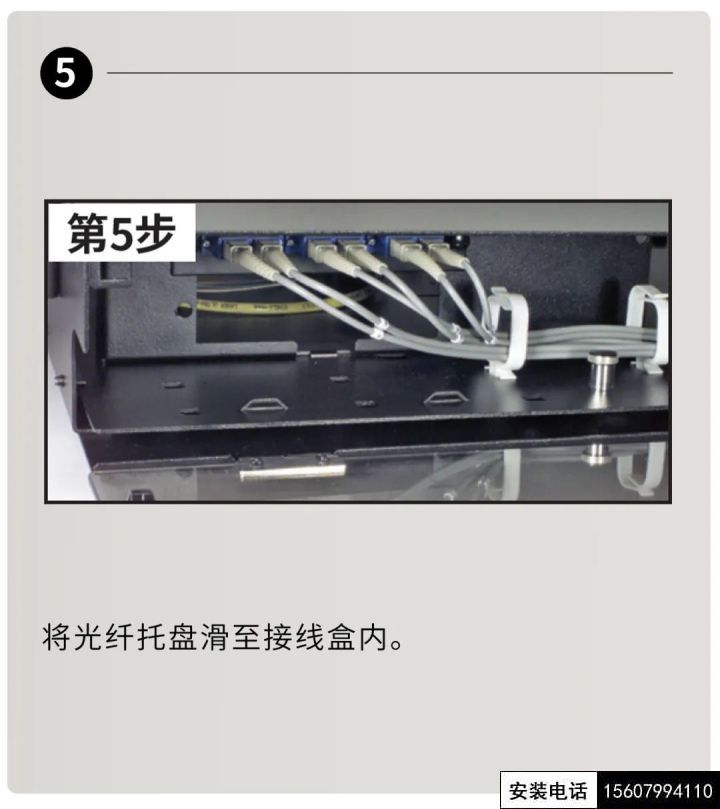

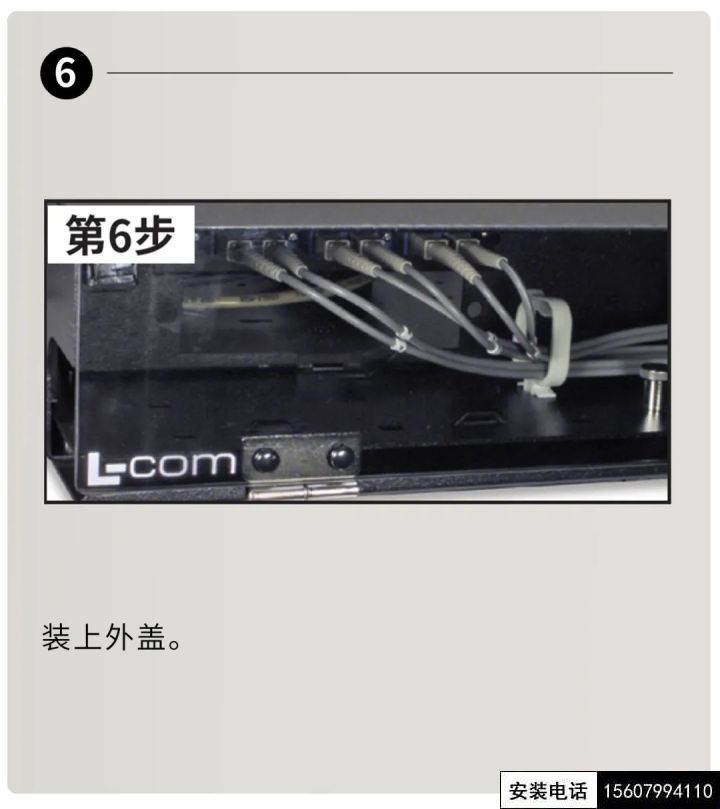

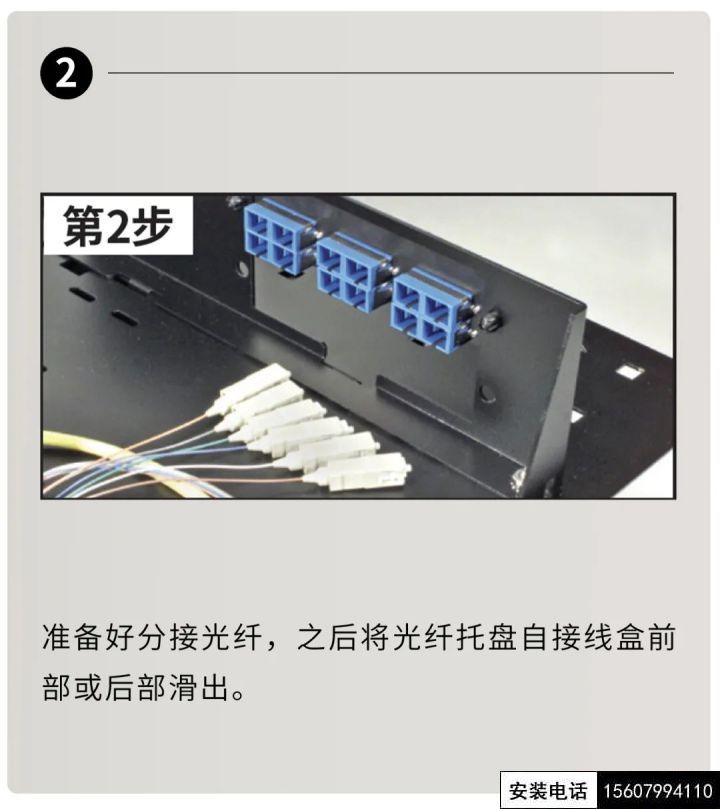

光纖接線盒作為光纖連接的重要組成部分，起著穩固傳輸和方便理線的作用，本文將圍繞常規的光纖接線盒，分步驟配圖介紹其具體的安裝方式。

光纖收發器是一種靈活，經濟且高效的解決方案，因為它可以利用現有的布線基礎設施，將電信號轉換為光信號來延長傳輸距離。光纖收發器的安裝一般分為兩種，單對連接或成對連接。

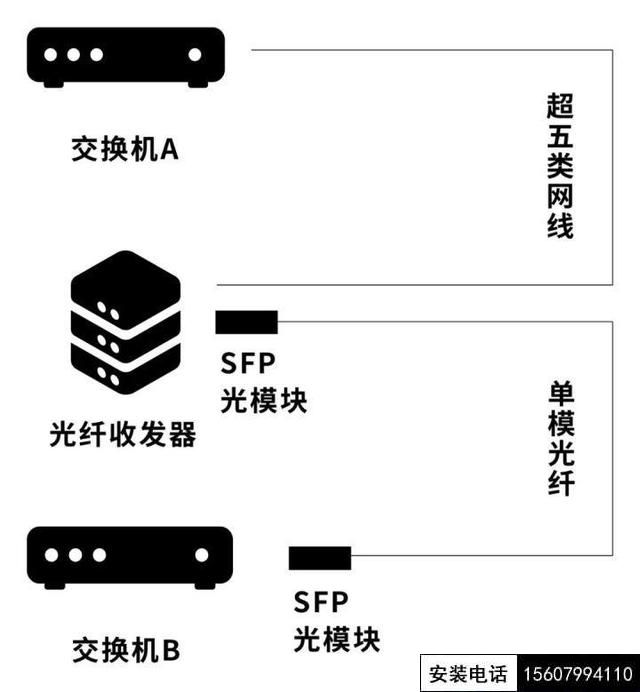

1、單獨連接

帶有1個SFP口和1個RJ45口的光纖收發器是用來連接兩個以太網交換機，其中，光纖收發器上的SFP口是用來與交換機A上的SFP口相連，RJ45端口是用來與交換機B上的電口相連。

→ 連接方法如下：

（1）使用UTP線纜（Cat5以上的網線）將交換機B的RJ45端口與光纖收發器上的電口相連。

（2）將SFP光模塊插入光纖收發器上SFP口，然后將另一個SFP光模塊插入交換機A的SFP口。

（3）再將光纖跳線插入光纖收發器和交換機A上的SFP光模塊中。

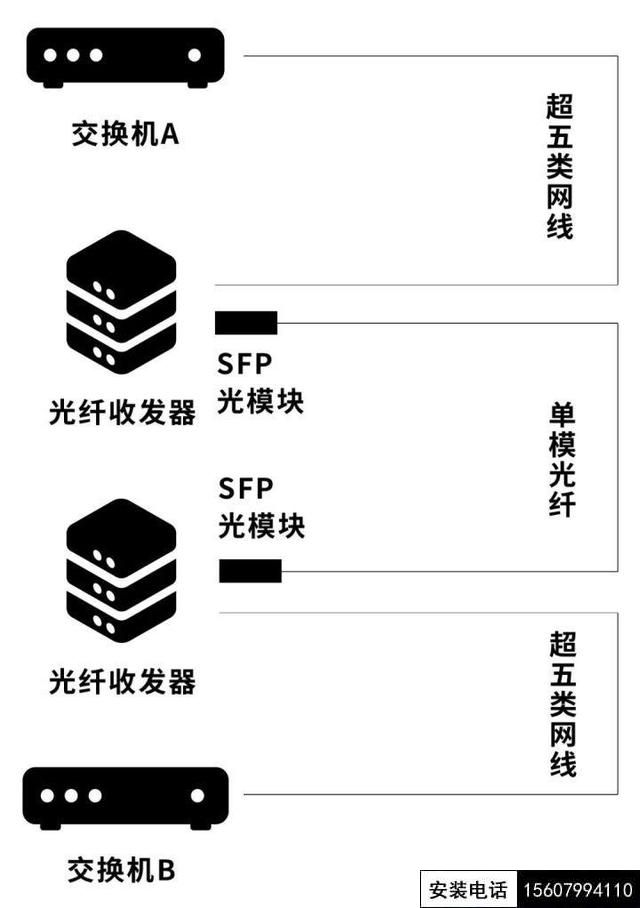

2、成對連接

通常使用一對光纖收發器將兩個基于銅纜布線的網絡設備連接在一起，以延長傳輸距離。這也是在網絡中使用光纖收發器的常見方案。

→ 連接方法如下：

（1）使用UTP線纜（Cat5以上網線）將交換機A的電口與左邊光纖收發器的RJ45端口相連。

（2）將一個SFP光模塊插入左邊光纖收發器的SFP口中，然后將另一個SFP光模塊插入右邊光纖收發器的SFP口中。

（3）使用光纖跳線連接兩個光纖收發器。

（4）使用UTP線纜將右邊光纖收發器的RJ45口與交換機B的電口相連。

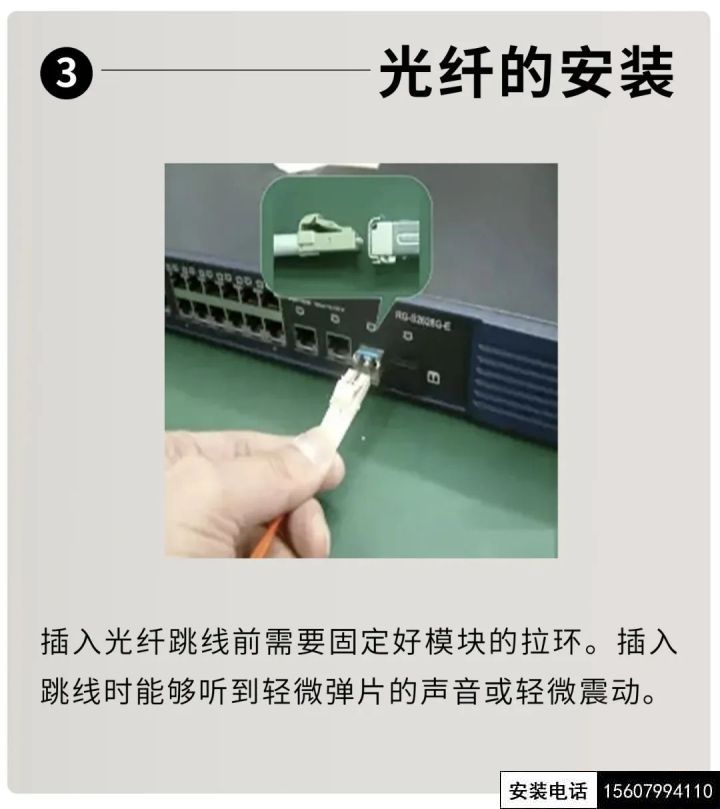

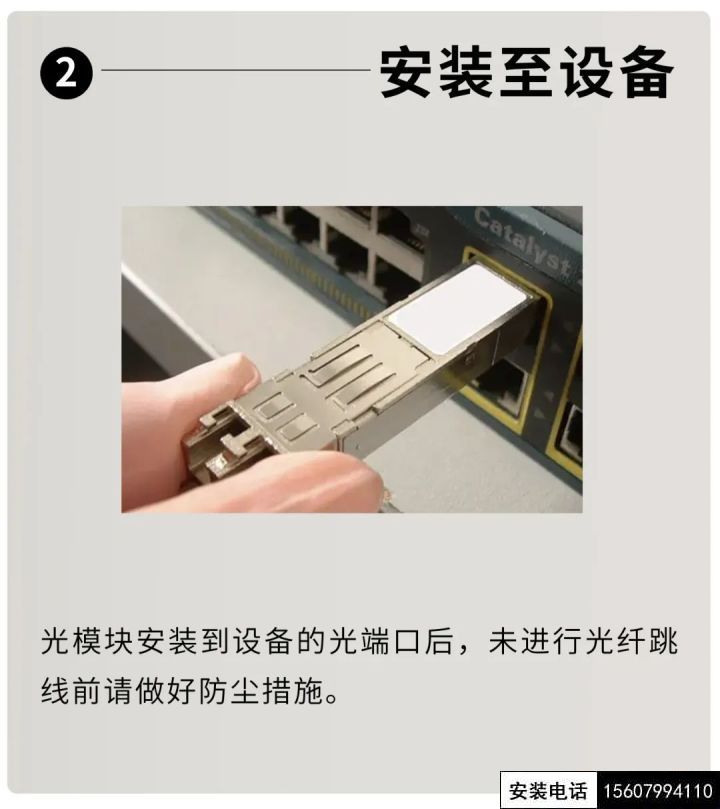

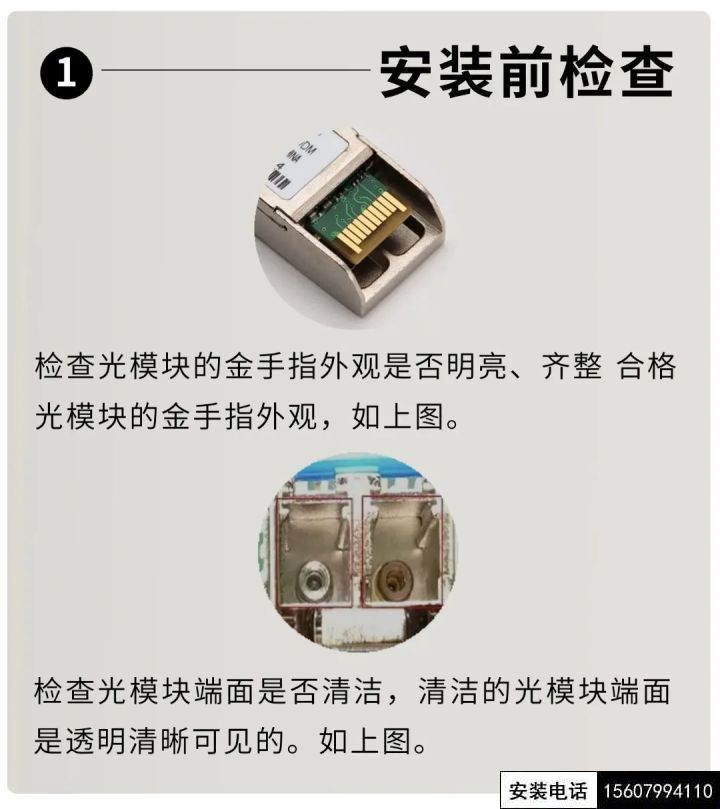

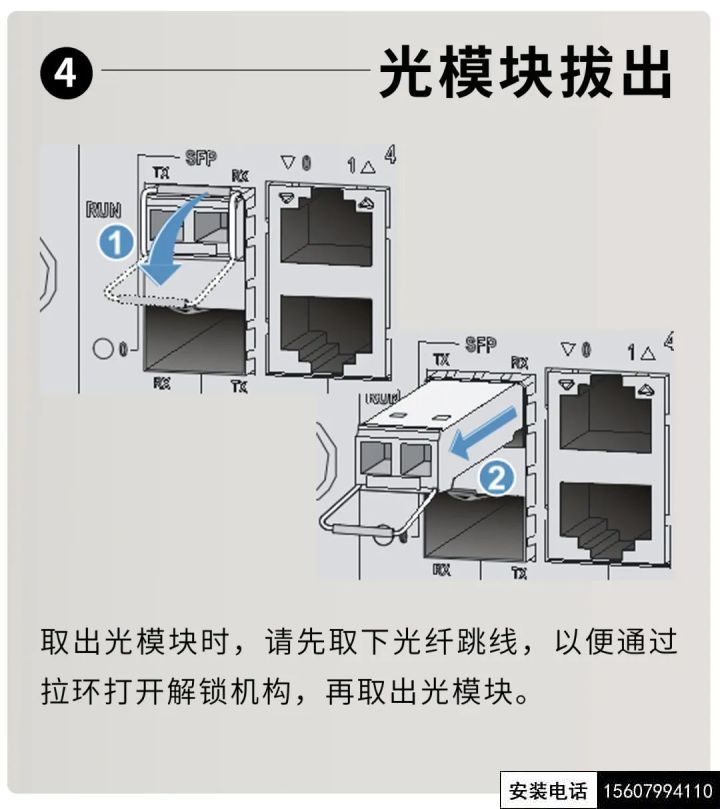

在光纖傳輸中，光模塊的使用頻率也很高，光模塊使用方法不當會導致光模塊性能受損，所以在其安裝過程也很需要耐心，我們將進行如下步驟的分析。
