前言

弱電行業里最常見的就是綜合布線系統了，大家都覺得綜合布線系統簡單，無非就是網絡、電話、電視點位布線，早期行業也俗稱“打水晶頭”的系統。

我記得5年前，我們有個項目外包給施工隊，打水晶頭人工費就是2塊錢一個，這可不好掙，驗收的時候不達標的我們直接把線剪掉，重新打！

綜合布線系統包括網絡、電話、電視點位和系統設備之間的所有線纜及相關的連接部件。

今天我們從專業的術語來分析一下綜合布線系統。

一、系統組成

綜合布線系統通常由如下六個子系統組成：

· 工作區子系統(Work Area)

· 水平子系統(Floor distributor)

· 管理區子系統(Telecommunications room)

· 干線子系統(Building backbone cabling)

· 設備間子系統(Eqiupment)

· 建筑群子系統(Campus distributor)

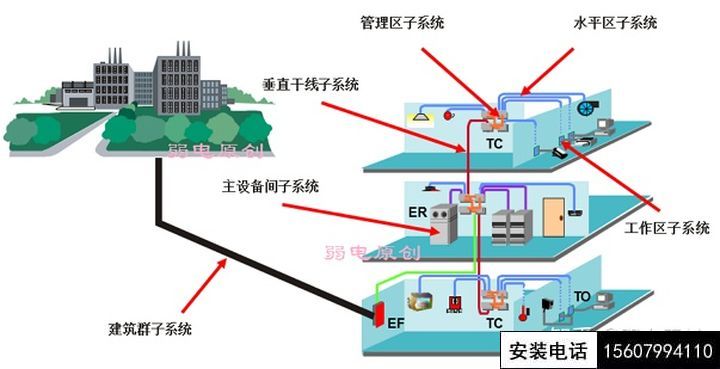

如上圖所示，每個子系統都是根據所屬位置來進行劃分，每個子系統相對獨立，下面我們?cè)敿?xì)講解一下每個子系統 。

二、工作區子系統

工作區子系統就是用戶工作區域，由從水平系統電纜延伸至終端設備的連接線纜、適配器和用戶信息插座組成，

工作區子系統主要包括插座面板、模塊、跳線：

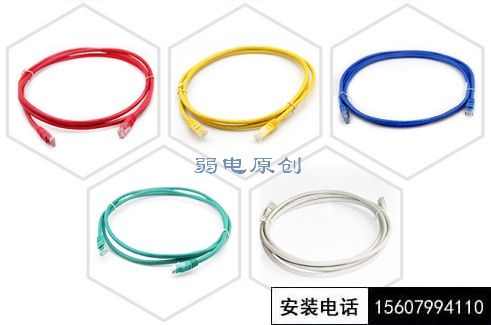

各種顏色的跳線，建議大家在布線的時候按不同功能選用不同跳線，這樣布線也漂亮，也容易區分。

跳線提供1米到5米的不同長度 ，特別注意，好的網線跳線采用多股電纜結構，所以非常柔軟，易彎曲不易折，接口適合反復插拔。

插座面板一般安裝在墻面，使用86型加深金屬底盒。特殊場合，如大廳等考慮設置地插?？紤]到實際施工中有可能出現的問題，將對網絡、電話模塊留有3%的冗余。

三、水平子系統

水平子系統指從各區域配線間至工作區用戶信息插座，由水平電纜、中間配線設備等組成。

水平子系統主要內容就是把線從插座面板布到弱電井。

每個網口插座均需連接到管理子系統，一般水平子系統最大布線距離為90米，該距離是指從管理間子系統的配線架的背部端口至工作區的網口插座的電纜長度，工作區的終端跳線、連接設備的設備跳線的總長度不應超過10米，總長控制在100米。

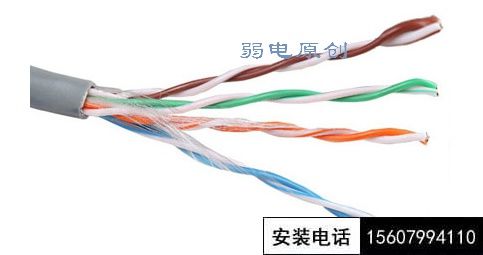

水平子系統主要包括網線，目前弱電常用的網線為超五類網線和六類網線。

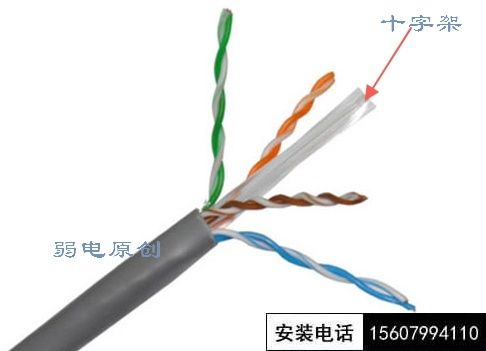

六類網線比超五類中間多了一個十字架：

網線我準備專門一篇文章來寫，網線水太深了，以前去買網線，看到新手都是拿著磁鐵去測，其實光靠磁鐵和打火機燒是測不出全部問題的，市場上網線的材質有無氧銅、純銅、純鋁、銅包鋁、銅包鐵，如何分辨？最好的是無氧銅，最差的是銅包鐵，電阻大還容易老化。

水平子系統布線一般采用走吊頂?shù)臉蚣?，從弱電豎井引向設有信息點的房間，在由預埋在墻內的不同規格的PVC/鐵管，將線路引到墻上的暗裝鐵盒內。

為確保線路的安全，應使槽體有良好的接地端，金屬線槽、金屬軟管、金屬橋架及分配線機柜均需整體連接，然后接地。

四、管理區子系統

管理區子系統設置在樓層配線房、弱電井內，是水平系統電纜端接的場所，也是主干系統電纜端接的場所。

一般管理區主要是在弱電井內，弱電井里放置掛壁機柜，配置配線架、理線架、跳線等。

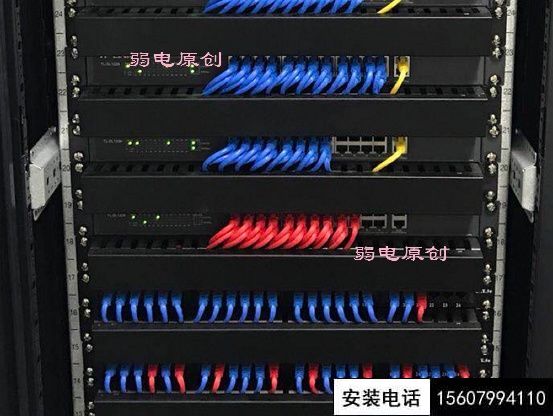

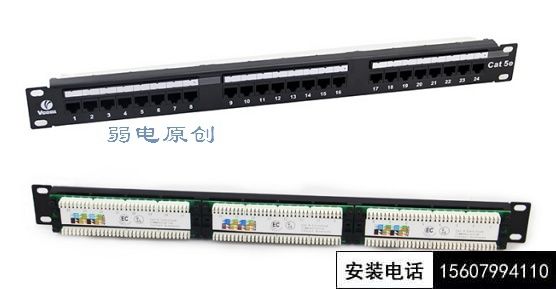

網絡配線架

如果是電話，則采用語音配線架，常用的是110配線架：

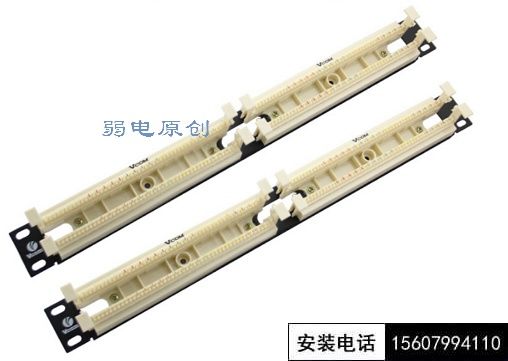

110配線架

110 配線架的一面可以端接用戶話音線，另一面可以連接大對數電纜，完成垂直干線與水平干線的配線管理。

問個問題，能不能用網線來走電話線？答案是可以的，并且很常見，只是使用時插座面板需要一根網絡轉電話的跳線，即RJ45-RJ11跳線。電話線一般選用2芯或4芯，價格比網線要便宜的多。

五、干線子系統

干線子系統由連接主機房至各區域管理間的線纜構成。其功能主要是把各分層配線架與主配線架相連，用主干電纜提供樓層之間通信的通道，使整個布線系統組成一個有機的整體，垂直干線子系統拓?fù)浣Y(jié)構采用分層星型拓?fù)浣Y(jié)構，每個樓層配線間均需采用垂直主干線纜連接到大樓主設備間。

通俗來說就是機房至弱電井的線纜。

網絡的干線通常選用光纜傳輸，電話的干線通常選用大對數電纜傳輸。

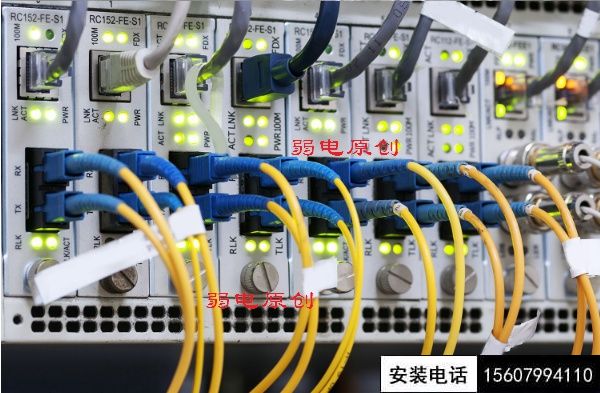

光纜主干傳輸

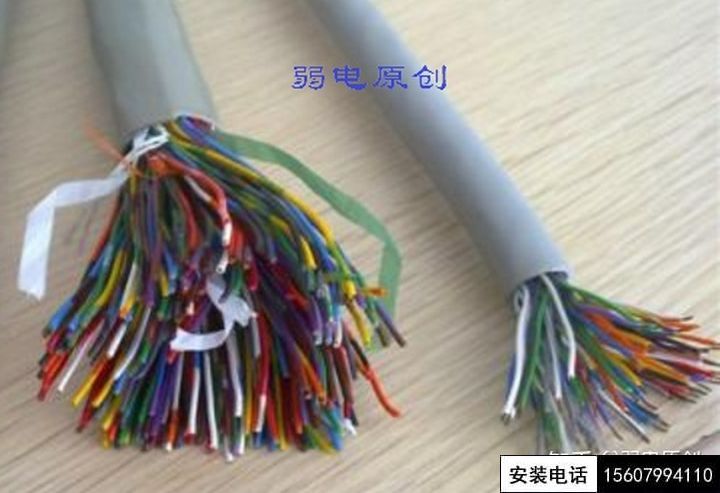

大對數線纜

大對數線纜主要用于語音建筑垂直主干線，與110配線架設備結合，可實現語音傳輸及配線，常用的有25對、50對、100對。

六、設備間子系統

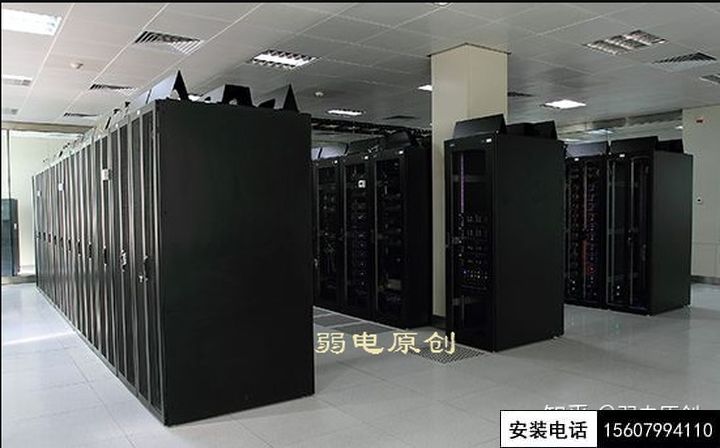

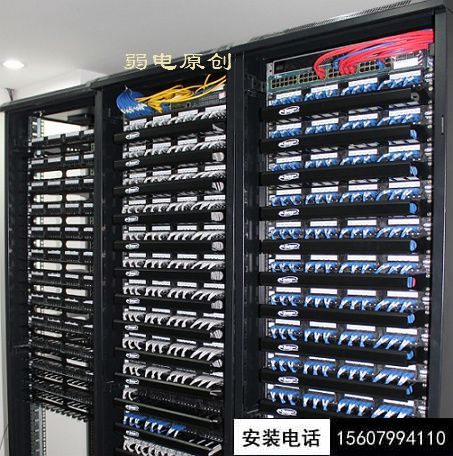

設備間子系統是大樓中數據、語音垂直主干線纜終接的場所，就是我們常說的機房。

設備間子系統是一個集中化設備區，連接系統公共設備，如PBX、核心交換機、服務器、建筑自動化和監控系統，及通過垂直干線子系統連接至管理子系統。

機柜或機架應當良好接地，從機柜至接地極接地導線的直流電阻不超過1歐姆。

為了考慮防雷，要在進出端將電纜的金屬外皮、鋼管等與電氣設備接地相連，并加裝防雷保護裝置。

為防雷電破壞應安裝通信避雷柜作為通信線路的第一級防雷措施。連接進出大樓的大對數通信電纜必須埋地敷設，以防進出大樓的通信線路引人的感應雷。

七、建筑群子系統

建筑群子系統通常涉及兩幢上的建筑，在建筑群子系統中不僅要考慮同一建筑內各樓層及各房間的線纜敷設，還應該考慮不同樓宇之間連接問題并同時應照顧到各建筑內部原有的網絡接入。

在建設群子系統的設計中首先應當考慮的是建筑連接與入口，常用的敷設方式為架空、直埋、線纜溝。

根據經驗，目前多棟建筑物直接網絡連接，通常選用光纜方式。

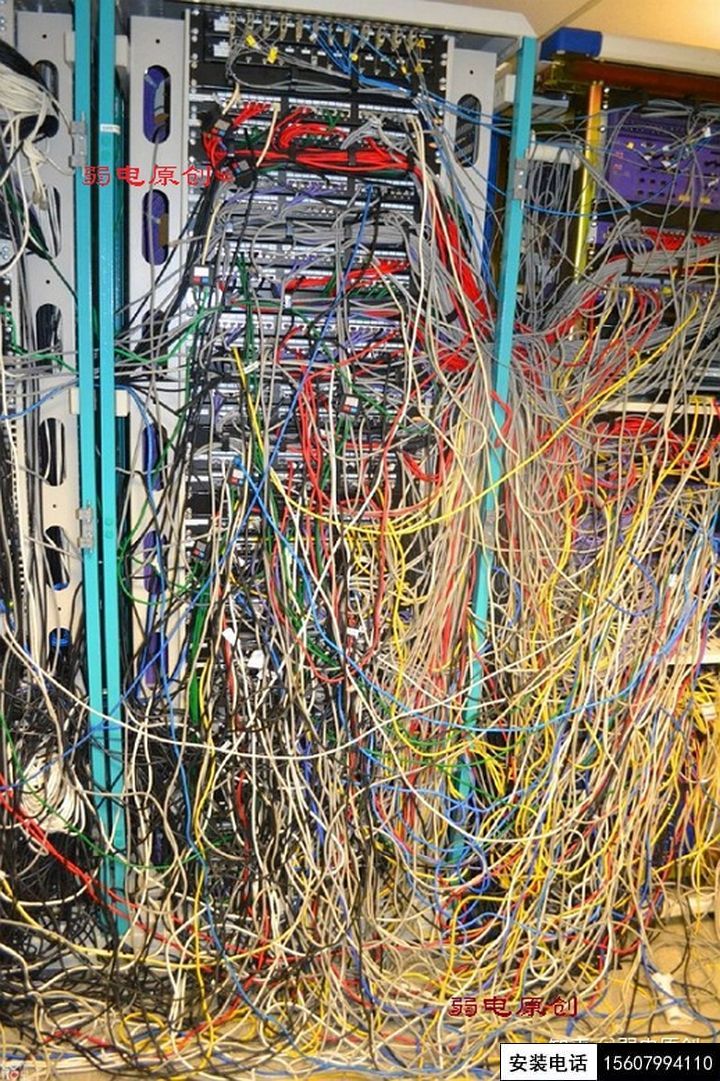

最后，放一張骨灰級布線亂圖，讓大家感受一下綜合布線系統施工的艱辛：
